Производители литых алюминиевых корпусов на заказ

Критическая роль металлических корпусов в современной промышленности

В быстро развивающемся мире мирового промышленного производства защита чувствительных электронных блоков управления, двигателей с высоким крутящим моментом и прецизионных пневматических систем стала иметь первостепенное значение. Корпуса служат основным защитным барьером от механических воздействий, загрязнений окружающей среды и экстремальных температурных колебаний. Выбор конструкционного материала и методологии производства напрямую влияет на срок службы и надежность внутренних компонентов, превращая то, что раньше было простой защитной коробкой, в критический компонент системной архитектуры.

Для высокопроизводительных приложений исторические альтернативы, такие как производство пластмасс или листового металла, часто не справляются с серьезными механическими нагрузками или интенсивными термическими нагрузками. Это заставило мировые машиностроительные отрасли в значительной степени полагаться на современные алюминиевые корпуса. В этой области в производственных стратегиях доминируют две основные производственные категории: стандартные литой алюминиевый корпус и высокое давление литой алюминиевый корпус . Выбор между этими методологиями требует всестороннего понимания объема производства, размерных ограничений и требований к плотности материала.

Чтобы контекстуализировать эти производственные стандарты, элитные производственные предприятия должны придерживаться строгих стандартов качества, чтобы соответствовать требованиям международного рынка. Например, NINGBO CHIP MACHINERY CO., LTD. Компания работает на современном производственном объекте площадью 5000 квадратных метров, сертифицированном по стандартам ISO 9001:2015 и IATF 16949:2016. Эти строгие системы управления качеством в автомобильной и промышленной сфере гарантируют, что металлические корпуса обладают микроструктурной однородностью, необходимой для выживания в опасных, вибрационных или тяжелых условиях эксплуатации на мировых рынках.

Чтобы помочь менеджерам по закупкам и инженерам-механикам согласовать критерии проектирования с соответствующей методологией литья, в таблице ниже представлено сравнение технических характеристик стандартных методов литья и прецизионного литья под высоким давлением.

Фундаментальные технологии: инженерные корпуса из литого алюминия

Понимание спектра алюминиевого литья

Производственная архитектура, лежащая в основе стандарта литой алюминиевый корпус обычно используются методы гравитационного воздействия или низкого давления, такие как литье в песчаные формы или литье в постоянные формы. Эти процессы превосходны при производстве малых и средних объемов продукции или при создании массивных толстостенных корпусов для тяжелого промышленного оборудования. При литье в песчаные формы для формирования форм используются огнеупорные песчаные смеси со сложными внешними подрезами и чрезвычайно большими объемными размерами, обработка которых с помощью автоматических штамповочных форм была бы непомерно затратной или механически невозможной.

Гравитационное литье основано исключительно на естественной силе гравитации, которая втягивает расплавленный алюминиевый сплав в полость стальной или железной формы. Эта более медленная скорость наполнения по сравнению с системами высокого давления сводит к минимуму турбулентность жидкости, позволяя газам эффективно выходить и делая ее очень подходящей для структурных компонентов, где необходимы толстые поперечные сечения, чтобы выдерживать высокие механические нагрузки.

Наука точности: технология изготовления корпусов из литого под давлением алюминия

Для крупномасштабных и высокоточных промышленных применений литье под высоким давлением (HPDC) представляет собой вершину автоматизированного производства. Изготовление высокопроизводительного литой алюминиевый корпус включает впрыскивание расплавленного алюминиевого сплава в полость формы из закаленной инструментальной стали под экстремальным гидравлическим давлением, часто превышающим 100 МПа. Эта огромная сила придает расплавленному металлу невероятно сложную тонкостенную форму с микрометрической точностью, мгновенно замораживая металл до его окончательной конечной формы.

Этот высокоскоростной механизм впрыска позволяет конструкторам интегрировать сложные внутренние монтажные бобышки, ребра глубокого охлаждения и сложные уплотнительные каналы непосредственно в конструкцию формы, практически устраняя необходимость в обширном вторичном профилировании. Настоящие производственные возможности в этом секторе зависят от полного интегрированного рабочего процесса. Такие предприятия, как NINGBO CHIP MACHINERY CO., LTD. использовать полную квалификацию экологической экспертизы для предоставления действительно комплексного обслуживания — плавного объединения проектирования и изготовления пресс-форм, литья под высоким давлением, обработки с ЧПУ с высокими допусками и передовой обработки поверхности под единой системой контроля качества.

Материаловедение: основные алюминиевые сплавы для промышленных корпусов

Выбор конкретного состава алюминиевого сплава определяет конечные физические, термические и химические характеристики корпуса. В мировом промышленном производстве три основные группы сплавов доминируют в производстве литой алюминиевый корпус благодаря их превосходной текучести и физическим свойствам после затвердевания:

• АЦП12 (японский стандарт/кремниево-медный сплав): Высоко ценится из-за своей исключительной текучести, что делает его лучшим выбором для сложных тонкостенных корпусов, таких как корпуса двигателей и сложные компоненты воздушных насосов. Он предлагает превосходный баланс структурной прочности и стабильности размеров.
• А380 (стандарт США/сплав кремния и меди): Самый распространенный в мире сплав для общепромышленного применения. Он обеспечивает превосходное сочетание механических свойств, простоты обработки и высокой теплопроводности, широко используется в газовых регуляторах для тяжелых условий эксплуатации и компонентах прочного оборудования.
• АлСи9Су3 (европейский стандарт): Разработан специально для выдерживания высоких термических нагрузок и усталостной прочности. Этот сплав широко используется в европейском автомобильном и промышленном секторах для изготовления деталей, подвергающихся высоким механическим нагрузкам и повышенным рабочим температурам.

Чтобы оценить это сырье перед механической обработкой и отделкой поверхности, химические и физические характеристики подробно описаны ниже:

Структурная механика и преимущества производительности

Механические свойства и долговечность

Структурная целостность А. литой алюминиевый корпус во многом зависит от его металлургического состава и специальной внутренней геометрии. Под высоким гидравлическим давлением быстрое затвердевание расплавленного алюминия создает тонкую, плотную структуру границ зерен вдоль внешней оболочки детали. Этот плотный внешний слой придает корпусу исключительную прочность на разрыв и предел текучести, позволяя ему выдерживать высокие структурные нагрузки и серьезные механические удары без растрескивания.

Чтобы максимизировать долговечность без увеличения веса, инженеры-механики интегрируют структурные ребра и точные переходы толщины стенок непосредственно в конструкцию корпуса. Стратегическое расположение этих ребер жесткости равномерно распределяет внешние напряжения по раме, устраняя точки сосредоточения напряжения и предотвращая деформацию конструкции. Эта специализированная структурная конструкция позволяет сконструировать с высокой точностью литой алюминиевый корпус сохранять стабильность размеров даже при постоянных промышленных вибрациях и сильных физических воздействиях.

Возможности управления температурным режимом и рассеивания тепла

Управление тепловыми нагрузками является решающим фактором в продлении срока службы внутренней электроники и мощных механических узлов. Алюминий обладает собственной теплопроводностью в диапазоне от 96 до 110 Вт/м·К в зависимости от конкретного используемого сплава, что делает его литой алюминиевый корпус исключительно эффективный пассивный радиатор.

Вместо добавления отдельных тяжелых медных радиаторов используются специально разработанные литой алюминиевый корпусs установите глубокие аэродинамические ребра охлаждения непосредственно на их внешние стенки. Эта интегрированная конструкция обеспечивает плавный путь передачи тепла от внутренних компонентов непосредственно к наружному воздуху, что значительно снижает тепловое сопротивление. Для требовательных применений, таких как корпуса двигателей и мощные воздушные насосы, такое эффективное рассеивание тепла предотвращает накопление тепла внутри, обеспечивая стабильную производительность в течение длительной непрерывной работы.

Электромагнитная совместимость (ЭМС) и экранирование

В современных промышленных условиях, наполненных высокочастотными датчиками, беспроводными сетями и силовой электроникой, электромагнитные помехи (EMI) и радиочастотные помехи (RFI) представляют собой постоянные проблемы. А литой алюминиевый корпус обеспечивает естественное встроенное электромагнитное экранирование благодаря электропроводности металла.

Прочный металлический корпус образует высокоэффективную клетку Фарадея, которая блокирует как входящее, так и исходящее электромагнитное излучение. Это экранирование защищает чувствительные внутренние компоненты от внешних электрических помех, предотвращая при этом само оборудование от излучения сигналов, которые могут нарушить работу близлежащего оборудования. Для деталей прецизионного оборудования и автоматизированных систем управления с использованием литой алюминиевый корпус обеспечивает строгое соответствие международным стандартам ЭМС без необходимости использования дорогостоящих проводящих покрытий или дополнительных защитных слоев.

Снижение веса и структурная целостность

Современное промышленное проектирование уделяет большое внимание снижению веса при сохранении максимальной прочности компонентов. По сравнению с традиционными материалами, такими как чугун или листовая сталь, алюминий обеспечивает исключительное соотношение прочности и веса, обеспечивая сопоставимую долговечность при примерно одной трети веса.

Хотя конструкционные полимеры легче, им не хватает тепловых характеристик, устойчивости к ультрафиолетовому излучению и высокой ударной вязкости, необходимых для тяжелой промышленности. Благодаря использованию литья под высоким давлением, литой алюминиевый корпус могут быть изготовлены с тонкими, оптимизированными стенками, что позволяет сократить расход сырья, сохраняя при этом надежную защиту, необходимую для сложных полевых условий.

Межотраслевые приложения и адаптация к окружающей среде

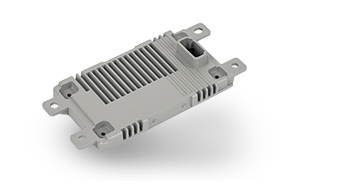

Автомобильный сектор и сектор электронной мобильности

Мировая автомобильная промышленность требует компонентов с исключительной долговечностью, жесткими допусками и легкой конструкцией для максимизации эффективности автомобиля. В этом секторе точность литой алюминиевый корпусs широко используются для защиты критически важных компонентов трансмиссии, электронных блоков управления (ЭБУ) и высоковольтных инверторов для электромобилей.

Поскольку эти корпуса производятся в соответствии со строгими системами качества, такими как сертификация IATF 16949:2016, они обеспечивают исключительную структурную надежность, необходимую для того, чтобы выдерживать непрерывную дорожную вибрацию, быстрые температурные изменения и потенциальную опасность ударов. Высокая структурная целостность литой алюминиевый корпус гарантирует, что чувствительная автомобильная электроника останется полностью изолированной и работоспособной на протяжении всего срока службы автомобиля.

Промышленная автоматизация, датчики и контрольно-измерительные приборы

На автоматизированных заводах прецизионное оборудование опирается на постоянный поток данных от датчиков, клапанов и пневматических блоков управления. Прочный литой алюминиевый корпус необходим для защиты этих хрупких инструментов от распространенных на заводе опасностей, таких как летящие обломки, брызги масла и случайные удары.

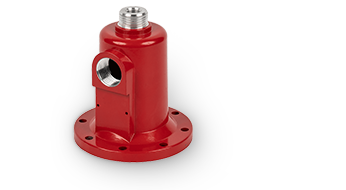

Этот уровень надежной защиты крайне важен для тяжелых газовых регуляторов, деталей тяжелого оборудования и воздушных насосов высокого давления, работающих в суровых производственных условиях. Используя единого производственного партнера, такого как NINGBO CHIP MACHINERY CO., LTD., промышленные покупатели могут приобретать индивидуальные корпуса с прецизионно обработанными уплотнительными поверхностями и специализированными внутренними точками крепления, идеально подходящими для их автоматизированного оборудования.

Телекоммуникации и наружная инфраструктура

Наружное телекоммуникационное оборудование, такое как базовые станции 5G, удаленные источники питания и уличные маршрутизаторы, постоянно подвергается воздействию непредсказуемых погодных условий. Эти приложения полагаются на литой алюминиевый корпус служит двойной цели: обеспечивает надежную физическую защиту и действует как высокопроизводительное охлаждающее шасси.

Поскольку эти наружные системы подвергаются воздействию прямых солнечных лучей и тяжелым внутренним электрическим нагрузкам, охлаждающие ребра корпуса должны эффективно рассеивать тепло, чтобы предотвратить сбои системы. Кроме того, жесткие допуски, достигнутые за счет литья под высоким давлением, позволяют обеспечить бесшовную интеграцию прокладок, гарантируя, что корпус соответствует строгим стандартам защиты IP66 или IP67 для защиты от дождя, пыли и влаги из воздуха.

Экологическая устойчивость и борьба с коррозией

Промышленные корпуса часто используются в суровых условиях, включая морские прибрежные зоны, химические заводы и тропические регионы с высокой влажностью. Необработанные стальные или железные корпуса в таких условиях быстро ржавеют, что приводит к катастрофическому разрушению конструкции.

Напротив, литой алюминиевый корпус естественным образом образует тонкий защитный слой оксида алюминия при воздействии кислорода, что придает ему превосходную естественную устойчивость к коррозии. Когда это естественное сопротивление сочетается с целенаправленным выбором сплава и передовой отделкой поверхности, литой алюминиевый корпус может выдерживать десятилетия воздействия солевых брызг и агрессивных химикатов без какой-либо деградации. Эта долгосрочная экологическая стойкость делает его идеальным выбором для международных промышленных проектов, где доступ для технического обслуживания затруднен или дорог.

Передовое производство, химия поверхности и контроль качества

Прецизионная постобработка на станке с ЧПУ для обеспечения строгих допусков

В то время как современное литье под высоким давлением позволяет получать невероятно точные детали почти чистой формы, высокоточные промышленные приложения часто требуют допусков, выходящих за рамки возможностей одного литья. Критические области, такие как канавки для жидкостных прокладок, резьбовые монтажные отверстия и сопрягаемые поверхности подшипников, часто требуют точности до субмиллиметра.

Чтобы достичь такого уровня точности, исходный литой алюминиевый корпус подвергается вторичной постобработке на станке с ЧПУ. Использование передовых многоосных обрабатывающих центров с ЧПУ позволяет техническим специалистам сверлить, нарезать резьбу и фрезеровать литые детали с предельной точностью, достигая критических допусков менее ±0,02 мм. Такое точное сочетание крупносерийного литья под давлением и обработки на станках с ЧПУ с высокими допусками гарантирует, что каждый корпус идеально впишется в сложные промышленные сборки.

Технологии обработки поверхности и нанесения покрытий

Чтобы максимизировать коррозионную стойкость и удовлетворить особые эстетические требования, литой алюминиевый корпус обычно подвергается специальной обработке поверхности в зависимости от условий эксплуатации. Эти химические и механические обработки превращают необработанную металлическую поверхность в очень прочный барьер:

• Анодирование: Электрохимический процесс, который утолщает слой естественного оксида алюминия, создавая исключительно твердую, устойчивую к коррозии и непроводящую поверхность.
• Порошковое покрытие: Усовершенствованный электростатический процесс, при котором сухой полимерный порошок наносится на корпус и отверждается под воздействием тепла. Это создает толстое, ударопрочное внешнее покрытие, обеспечивающее превосходную защиту от ультрафиолета для наружного применения.
• Хроматная конверсия/пассивация: Специализированный процесс химического погружения, который обеспечивает превосходную защиту от коррозии на базовом уровне, сохраняя при этом электропроводность по всему корпусу для целей заземления.
• Электронное покрытие (электрофоретическое осаждение): Процесс окраски жидкими красками, в котором используются электрические токи для нанесения однородного слоя высококоррозионной грунтовки на каждый внутренний и внешний контур сложных корпусов.

Протоколы тестирования целостности и обеспечения качества

Для критически важных применений в автомобильной, аэрокосмической и медицинской отраслях. литой алюминиевый корпус должны пройти исчерпывающие протоколы проверки качества, прежде чем будут допущены к доставке. Промышленным покупателям необходимы проверенные данные о производительности, чтобы убедиться в отсутствии скрытых структурных дефектов, которые могут привести к сбоям в эксплуатации.

Чтобы поддерживать эти строгие стандарты, передовые производственные мощности, такие как NINGBO CHIP MACHINERY CO., LTD. запустить комплексные конвейеры обеспечения качества в своих производственных центрах площадью 5000 квадратных метров в соответствии с требованиями ISO 9001:2015. Промышленная рентгеновская радиография высокого разрешения используется для проверки внутренней микроструктуры отливок, чтобы убедиться в отсутствии внутренних воздушных карманов или усадочной пористости. Усовершенствованные координатно-измерительные машины (КИМ) проверяют все важные размеры по оригинальным инженерным чертежам, а автоматизированные испытания на утечку гелием и испытания на затухание давления воздуха проверяют герметичность корпуса, чтобы гарантировать надежную водонепроницаемость по классу IP в полевых условиях.

Часто задаваемые технические вопросы: промышленная аналитика и информация о покупателях

В чем основное отличие стандартного литого алюминиевого корпуса от литого под давлением алюминиевого корпуса?

Основное различие заключается в том, как расплавленный металл попадает в форму. Стандарт литой алюминиевый корпус обычно производится с использованием литья в песок или гравитационного литья, при котором расплавленный алюминий медленно заливается в форму, используя только естественную силу тяжести. Этот метод идеален для небольших объемов производства или массивных толстостенных деталей. И наоборот, литой алюминиевый корпус изготавливается методом литья под высоким давлением (HPDC), при котором расплавленный металл впрыскивается в стальную форму при экстремальных скоростях и давлениях. Этот автоматизированный процесс обеспечивает гораздо более жесткие допуски, более тонкие стенки, более гладкие поверхности и исключительную экономическую эффективность при крупносерийном производстве.

Какие марки алюминиевых сплавов наиболее подходят для корпусов, подвергающихся высоким термическим нагрузкам?

Для корпусов, испытывающих интенсивные термические нагрузки, настоятельно рекомендуется использовать такие сплавы, как AlSi9Cu3 и ADC12. AlSi9Cu3 — это сплав европейского стандарта, разработанный специально для обеспечения высокой термической стабильности и усталостной прочности, что делает его лучшим выбором для требовательных автомобильных и промышленных применений. ADC12 и A380 также обладают превосходной теплопроводностью (около 96 Вт/м·К), обеспечивая эффективное рассеивание тепла при интеграции со встроенными охлаждающими ребрами.

Как пористость влияет на структурную целостность корпуса из литого под давлением алюминия и как она контролируется?

Пористость – это микроскопические пузырьки воздуха или усадочные полости, застрявшие внутри стенок отлитой детали. Если не принять меры, обширная пористость может ослабить механическую прочность корпуса и нарушить его герметичность. Профессиональные производители контролируют это, используя передовые системы вакуумного литья под давлением, оптимизируя вентиляционные каналы формы и тщательно регулируя скорость впрыска. Каждая производственная партия также должна проходить регулярный рентгеновский контроль, чтобы убедиться в плотности и однородности внутренней микроструктуры.

Может ли корпус из литого алюминия достичь водонепроницаемости IP67 или IP68?

Да, а литой алюминиевый корпус может легко достичь степени защиты IP67 или IP68 при условии, что он подвергнется точной последующей механической обработке. Литье под высоким давлением может образовывать сложные уплотнительные каналы, но для обеспечения идеально ровных и гладких сопрягаемых поверхностей требуется обработка на станке с ЧПУ. Когда эти прецизионно обработанные канавки оснащены высокоэффективными эластомерными уплотнительными кольцами или сплошными жидкостными прокладками, корпус становится полностью воздухонепроницаемым, предотвращая попадание воды или пыли под высоким давлением.

Каковы типичные затраты на оснастку и сроки изготовления корпусов из литого под давлением алюминия?

Поскольку формы для литья под давлением изготавливаются из сверхтвердых инструментальных сталей премиум-класса, способных выдерживать экстремальные давления, первоначальные инвестиции в оснастку относительно высоки. Проектирование, изготовление и тестирование индивидуальной формы может занять от 4 до 6 недель. Однако после того, как инструмент готов, производственный процесс становится невероятно быстрым и высокоавтоматизированным, что приводит к очень низкой стоимости единицы изделия. Это делает литье под высоким давлением наиболее экономичным выбором для долгосрочного крупносерийного производства.

Зачем нужна последующая обработка литых под давлением деталей, если этот процесс и так очень точен?

Хотя литье под высоким давлением дает превосходные формы, близкие к заданным, некоторые элементы конструкции не могут быть отлиты напрямую. Такие особенности, как внутренняя резьба, глубокие резьбовые отверстия и седла подшипников с критическими допусками менее ±0,02 мм, требуют точной последующей обработки на станке с ЧПУ. Обработка обеспечивает идеальную герметизацию важных сопрягаемых поверхностей, а резьбовые соединения выдерживают высокий момент сборки.

Чем электромагнитное экранирование (EMI/RFI) в алюминиевых корпусах отличается от пластиковых корпусов с проводящим покрытием?

Алюминиевый корпус обеспечивает превосходную и более надежную долговременную защиту от электромагнитных и радиочастотных помех. Поскольку алюминий по своей природе является проводящим, он образует постоянную высокоэффективную клетку Фарадея. Пластиковые корпуса требуют вторичных операций, таких как токопроводящая окраска или вакуумная металлизация, для достижения экранирующих свойств. Со временем эти покрытия могут отслаиваться, отслаиваться или разрушаться из-за теплового расширения и механических вибраций, что нарушает целостность защиты. Корпуса из литого под давлением алюминия полностью исключить этот риск.

Какая обработка поверхности обеспечивает наилучшую защиту от солевого тумана и морской коррозии корпусов из литого алюминия, предназначенных для использования вне помещений?

Для суровых морских или прибрежных условий лучшей защитой является многослойная обработка поверхности. Все начинается с химического хроматного или нехромового конверсионного покрытия для пассивации алюминиевой поверхности. Затем наносится грунтовка с электропокрытием (E-coat), чтобы обеспечить полное и равномерное покрытие, после чего наносится прочное архитектурное порошковое покрытие, стабилизированное УФ-излучением. Эта многослойная система может легко выдержать более 1000 часов непрерывных испытаний в солевом тумане по стандарту ASTM B117, не проявляя никаких признаков вздутий или коррозии.

Как оптимизировать толщину стенок корпуса из литого под давлением алюминия, чтобы снизить вес без ущерба для прочности?

Инженеры оптимизируют толщину стенок с помощью программного обеспечения для анализа методом конечных элементов (FEA) для моделирования реальных напряжений, воздействующих на корпус. Вместо того, чтобы делать все стенки толстыми, в конструкции используются тонкие структурные стенки (толщиной от 1,5 до 2,5 мм), усиленные сетью внутренних и внешних ребер. Такой подход гарантирует, что прочность концентрируется именно там, где возникает напряжение, что значительно снижает общий вес при сохранении жесткой структурной целостности.

Каков типичный минимальный объем заказа (MOQ), необходимый для индивидуального проекта корпуса из литого под давлением алюминия?

Из-за длительного времени наладки, оптимизации температуры пресс-формы и калибровки материалов, необходимых для машин для литья под высоким давлением, минимальный объем заказа обычно колеблется от 1000 до 3000 штук на производственный цикл. Использование универсального поставщика, который управляет всем под одной крышей — от первоначального проектирования пресс-форм и литья под давлением до обработки на станках с ЧПУ и отделки поверхности — помогает покупателям оптимизировать эффективность производства и снизить общие ценовые барьеры для индивидуальных проектов.
